Mellékletek

7. ábra

A Jáspis-barlang futása és a kőzetrétegek viszonya
(statisztikai feldolgozás)

mérési ponttól	dS	d	súlyozott d *
0	-31,10	53,40	48,59
1	52,00	-94,59	-137,15
2	-74,65	15,15	63,40
3	-65,59	7,59	23,03
4	73,81	-102,21	-286,18
5	-73,62	15,32	34,31
6	28,09	-49,09	-90,81
7	-54,85	-13,45	-36,31
8	-69,53	0,33	3,44
9	-32,87	-10,03	-14,79
10	-37,50	-7,30	-46,79
11	-53,03	-6,77	-83,13
12	-57,45	-32,55	-262,02
13	-70,34	66,24	99,02
14	-57,45	-32,50	-82,67
15	-23,17	2,97	5,04
16	-74,44	15,34	99,63
17	3,27	-51,07	-181,29
18	-73,40	34,10	107,92
19	-57,45	-32,55	-435,68
20	-67,97	56,47	382,30
21	-57,45	-32,55	-174,14
22	-43,87	26,87	96,59
23	-70,47	19,27	99,81
24	-72,27	19,07	167,81
25	6,92	30,82	107,09
26	-48,40	23,20	191,74
27	-32,87	-19,13	-172,17
28	-16,48	-15,52	-23,04
29	-74,76	30,76	252,23
30	-62,32	17,42	203,29
31	-73,62	49,42	201,63
32	-70,61	5,51	42,22
33	-70,25	43,25	217,76
34	0,26	-38,76	-62,59
35	-6,27	-41,03	-53,33
36	-74,97	31,67	209,02
37	-68,24	35,74	170,47
38	-53,03	56,63	220,85
39	-62,03	34,23	217,87
40	-74,44	57,44	501,45
41	-67,12	8,62	51,72
42	-37,83	-7,67	-96,02
43	-17,89	-20,01	-135,06
44	-29,06	8,26	20,07
45	72,98	-78,08	-241,26
46	-57,45	-32,55	-143,87
47	-70,69	39,09	300,60
48	4,57	7,43	25,00
49	-57,45	-32,55	-235,39
50	-25,40	33,70	42,63
51	-68,35	47,15	263,56
52	-57,87	31,87	170,18
53	-72,09	37,79	183,65
54	-62,54	36,34	95,93
55	-73,86	58,76	257,36
56	-43,33	44,73	101,31
57	-62,17	9,37	54,34
** 27	10,43	4,07	40,08
271	-21,92	2,42	17,66
272	39,74	-9,74	-109,67
273	-53,03	76,03	316,66
274	58,28	-18,78	-169,77
275	15,59	26,41	299,75
276	23,79	5,71	61,32
277	73,74	-15,74	-93,33
278	74,58	-49,58	-542,90
279	63,25	-24,25	-117,94
280	62,17	-45,17	-467,50

* a súlyozás a járatszakasz hossza alapján történt
** a mellékjárat adatai dőlt betűvel

ahol:
d_S = az adott irányszögű szakaszhoz tartozó ideális dőlésszög (a járatszakasz a rétegsíkon)
d = a járatszakasz és a rétegsík által bezárt szög
súlyozott d = a d-nek a járathossz alapján súlyozott értéke

súlyozott d főjárat esetében: 2370,12/297,57=7,96°
mellékjárat esetében: -762,64/85,83=-8,88°

d > 35°: főjárat: 26,74% mellékjárat: 26,31%
d = 10°..35°: főjárat: 53,66% mellékjárat: 32,64%
d < 10°: főjárat: 19,60% mellékjárat: 41,06%
d < 35°: főjárat: 73,26% mellékjárat: 73,69%

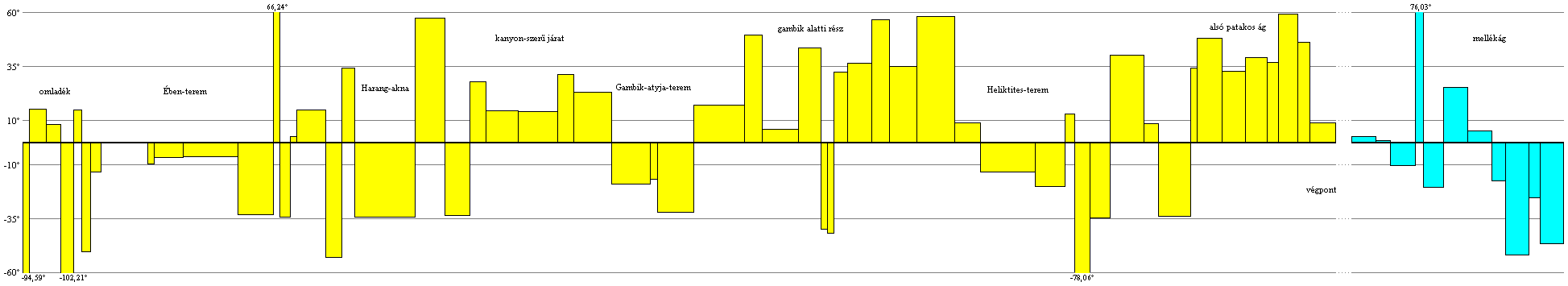

8. ábra

A Jáspis-barlang futása és a kőzetrétegek viszonya
(oszlopdiagram)

x-tengely: a barlangszakasz hossza (1 pixel=18 cm)
y-tengely: a barlangszakasz és a kőzetréteg síkja által bezárt szög (d)
(A kőzetréteg dőlésiránya: 40°/75°)
